Cotizador en línea de cancelería de aluminio a partir de planos de AutoCAD
El resumen.
Cotizador en línea de ventanas y puertas de aluminio que lee los planos DXF de un edificio (plantas y cortes), cuenta la cancelería por modelo y por nivel, calcula los metros cuadrados de vidrio y entrega un informe listo para cotizar. Incluye un asistente con IA que resuelve lo ambiguo: bloques que no reconoció, alturas que faltan, cómo se reparten los niveles.
Acerca de Fabricante de cancelería de aluminio y vidrio
Un fabricante de cancelería de aluminio y vidrio cotiza edificios completos a partir de los planos que le manda el despacho de arquitectura. Cada cotización empieza igual: alguien abre los planos en AutoCAD y cuenta a mano cuántas ventanas y puertas hay de cada modelo, en cuántos niveles se repiten y cuánto vidrio llevan.
El desafío.
Contar a mano un edificio de ocho niveles toma días y se equivoca: los planos no dicen qué planta corresponde a qué piso, las alturas viven en los cortes y no en las plantas, y los bloques de AutoCAD no siempre traen el nombre que uno esperaría. Un modelo mal contado en una planta que se repite siete veces se multiplica por siete en la cotización.
El reto no era solo leer el archivo: era que el sistema dijera con claridad qué pudo resolver solo, qué supuestos tomó y qué necesita que confirme una persona, sin esconder la incertidumbre detrás de un número bonito.
Días de conteo manual por edificio, con errores que se multiplican por cada nivel repetido.
La solución.

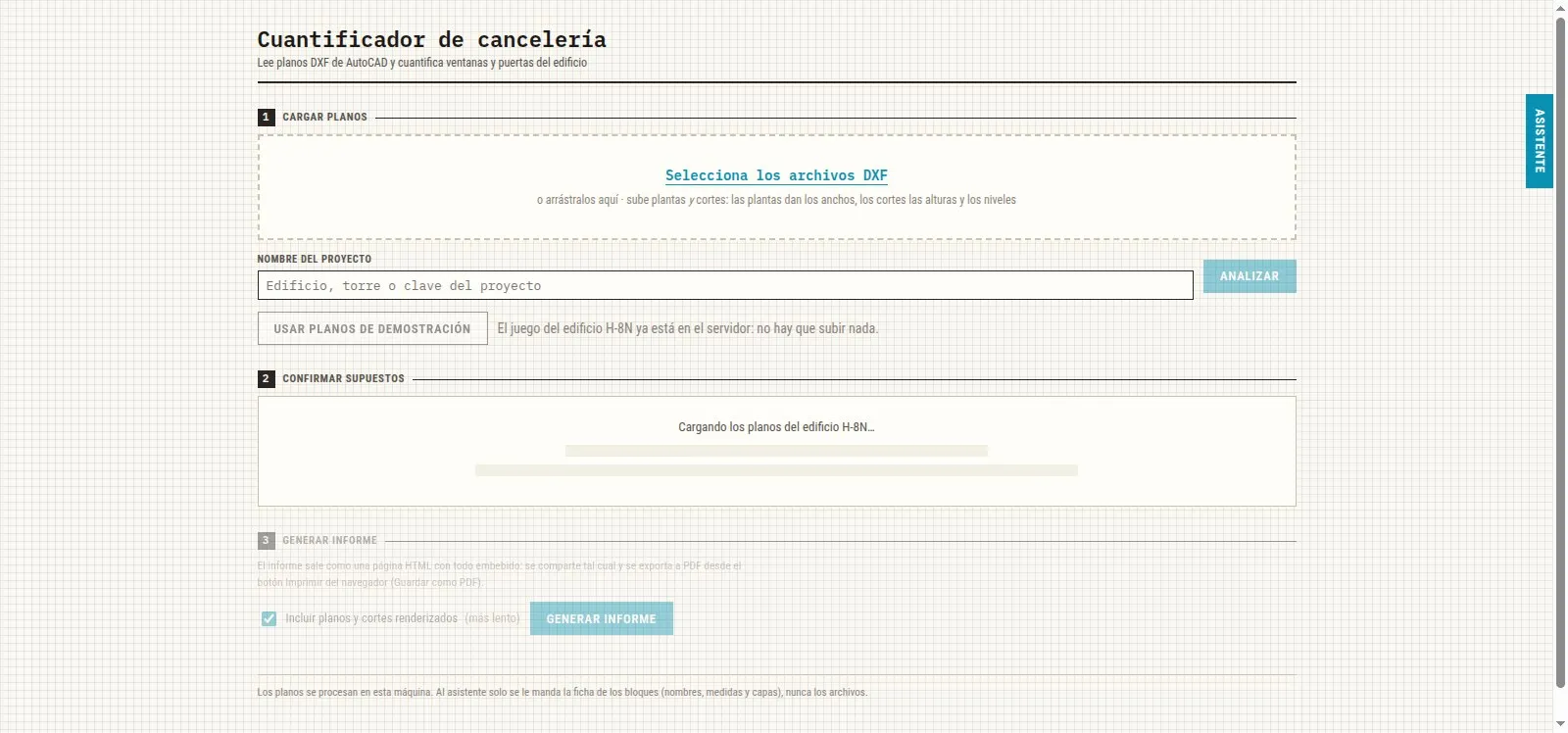

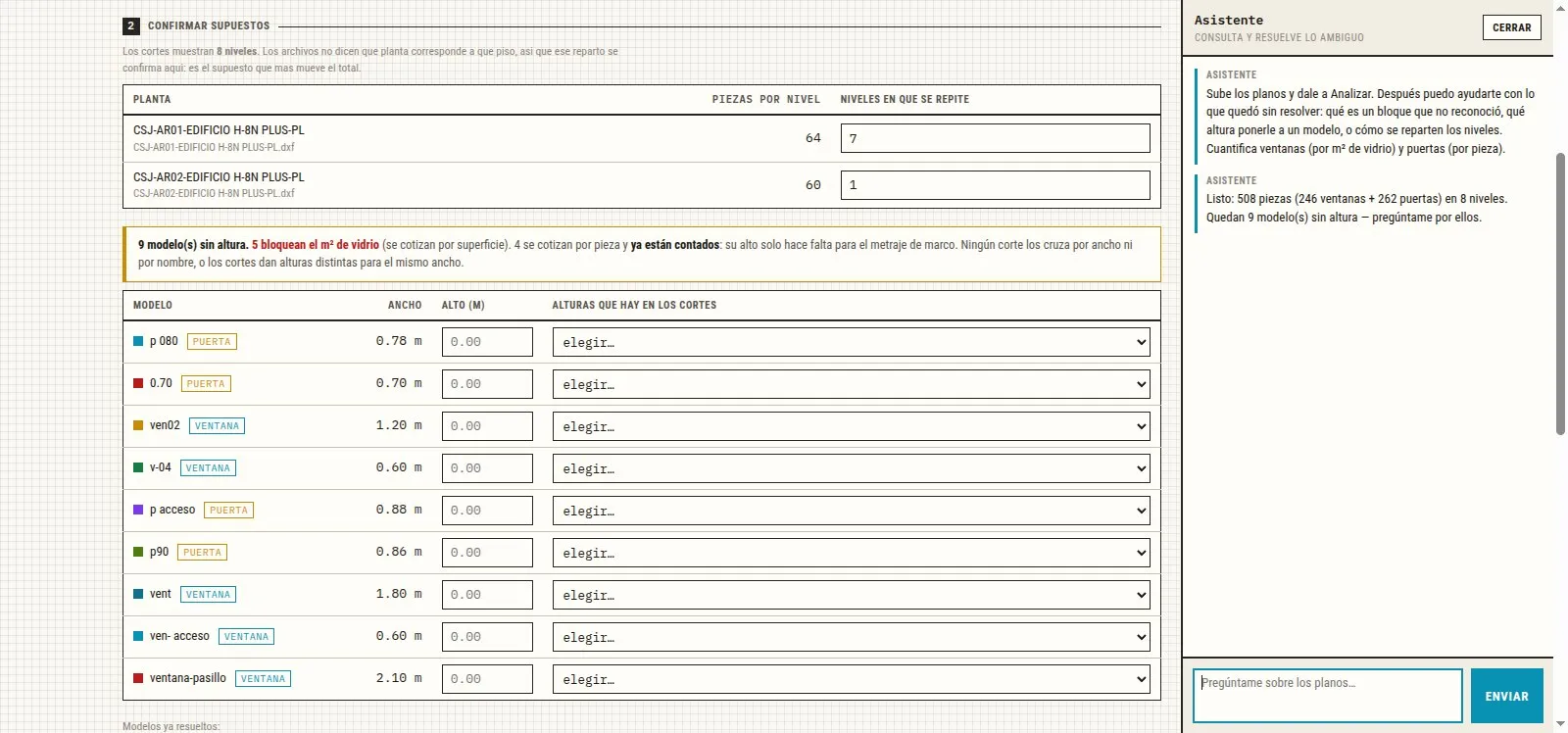

Construimos un cuantificador en tres pasos. Primero se cargan los planos DXF (plantas y cortes): las plantas dan los anchos y las piezas por nivel, los cortes dan las alturas y el número de niveles. Segundo, el sistema muestra sus supuestos para confirmarlos: cuántas veces se repite cada planta, qué modelos quedaron sin altura y cuáles bloquean el cálculo de metros cuadrados de vidrio. Un asistente con IA acompaña ese paso: se le pregunta qué es un bloque que no reconoció, qué altura ponerle a un modelo o cómo repartir los niveles, y responde con lo que ve en los planos. Los archivos nunca salen de la máquina; al asistente solo se le manda la ficha de los bloques. Tercero, genera el informe: una página HTML con todo embebido, con los planos y cortes renderizados, que se comparte tal cual o se exporta a PDF desde el navegador.
Así se ve.
Resultados.
Validado con el juego de planos real de un edificio de ocho niveles
- 508 piezas cuantificadas (246 ventanas y 262 puertas) en 8 niveles a partir de dos plantas y dos cortes
- Metros cuadrados de vidrio por modelo, listos para cotizar por superficie
- Los supuestos que mueven el total (reparto de niveles, alturas faltantes) se confirman en pantalla, no se adivinan
- Informe compartible con planos renderizados, exportable a PDF sin software adicional
